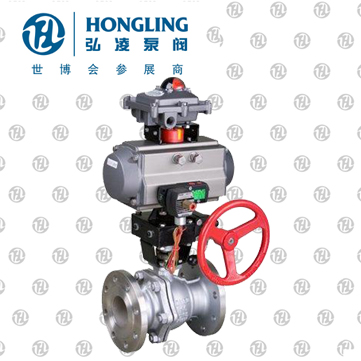

精小型氣動O型切斷球閥

產品型號：ZJHR

發布時間：2009-11-25

ZJHR型精小型氣動O型切斷球閥是由DA系列和SR系列執行機構與精小型O型切斷球閥閥體組件組成。

查看產品實物圖

下一個產品：全鍛鋼高壓硬密封球閥

上一個產品：電子式電動O型球閥

分享到：

相關產品:

保溫球閥氣動三通球閥蝸輪固定球閥電動對夾式球閥全鍛鋼高壓硬密封球閥精小型氣動O型切斷球閥電子式電動O型球閥氣動O型切斷球閥電動O型調節球閥氣動保溫球閥襯氟球閥外螺紋球閥不銹鋼法蘭球閥高壓焊接球閥廣式內螺紋球閥三通四密封球閥三片式承插焊球閥法蘭三通球閥廣式法蘭球閥法蘭放料球閥鍛鋼硬密封球閥三片式對焊球閥三片式法蘭球閥三片式球閥二片式球閥一片式球閥對夾式薄型球閥電動三通球閥保溫縮徑球閥超薄型對夾保溫球閥對夾式保溫球閥氣動固定球閥蝸輪浮動法蘭球閥螺紋不銹鋼三通球閥不銹鋼整體高溫球閥氣動浮動不銹鋼球閥電動硬密封V型調節球閥電動固定球閥鍛鋼固定球閥

氣動O型切斷球閥概述：

氣動O型切斷球閥廣泛適用于天然氣、油品、化工、冶金、造紙電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。浮動式球閥采用唇型彈性密封圈結構設計，保證密封的可靠性對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料.。固定式球閥根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球后密封結構或前后雙密封結構。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。

氣動O型切斷球技術參數：

閥類	傳動方式	連結形式	結構形式	密封面	公稱壓力（MPa）	閥體材料
球閥	6-氣動 6s-氣動帶手動	法蘭式	浮動球直通	F-氟塑料 H-合金鋼 PPL	1.6 2.5 4.0 6.4	按表內閥體材料代號
公稱通徑DN（mm）		15-250
材料材料代號		C		P		R
主要零件	閥體	WCB		ZG1Cr18Ni9Ti		ZG1Cr18Ni12Mo2Ti
	球板	WCB		1Cr18Ni9Ti		1Cr18Ni12MoTi
	閥桿	2Cr13		1Cr18Ni9Ti		1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚笨
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類		醋酸類
	適用溫度	-28℃～300℃
控制型式		雙作用/單作用
作用型式		切斷/調節
輸入信號		電信號：0～10mA、-4～10mA 氣信號20～100kPa
回信電壓		AC220V/DC24V
工作介質		凈化壓縮壓氣
執行器	型號	GT系列、HY系列、AW系列、ZSH系列
	氣源壓力	0.4～0.7MPa

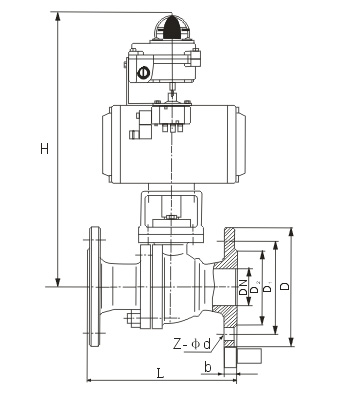

氣動O型切斷球結構尺寸圖：

氣動O型切斷球安裝尺寸表：

公稱通徑DN（mm）	尺寸																	執行器型號
	1.6MPa					2.5MPa					H	4.0MPa
	L	D	D1	B	Z-D	L	D	D1	B	Z-D	H	L	D	D1	B	Z-D	H
15	130	95	65	14	4-14	130	95	65	16	4-14	200	130	95	65	16	4-14	200	可選配GTD/GTE、 AW/AWS、HY、 ZSH系列執行器（以上選配僅供參選具體選用根據實 際要求）
20	130	105	75	14	4-14	130	105	75	16	4-14	204	150	105	75	16	4-14	204
25	140	115	85	14	4-14	140	115	85	16	4-14	215	160	115	85	16	4-14	210
32	165	135	100	16	4-18	165	135	100	18	4-18	240	180	135	100	18	4-18	240
40	165	145	110	16	4-18	165	145	110	18	4-18	264	200	145	110	18	4-18	264
50	203	160	125	16	4-18	203	160	125	20	4-18	274	230	160	125	20	4-18	360
65	222	180	145	18	4-18	222	180	145	22	8-18	379	290	180	145	22	8-18	390
80	241	195	160	20	8-18	241	195	160	22	8-18	389	310	195	160	22	8-18	450
100	305	215	180	20	8-18	305	230	190	24	8-23	416	350	230	190	24	8-23	480
125	356	245	210	22	8-18	356	270	220	28	8-25	542	400	270	220	28	8-25	650
150	394	280	240	24	8-23	394	300	250	30	8-25	572	480	300	250	30	8-25	670
200	457	335	295	26	12-23	457	360	310	34	12-25	600	600	375	320	38	12-30	720

訂貨須知：

一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。

二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。

四、以上價格均為虛價，有意者請聯系我們。
