可調式減壓穩壓閥

產品型號：YX741X

發布時間：2009-9-14

可調式減壓穩壓閥利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋?zhàn)饔脕?lái)穩定出口壓力。

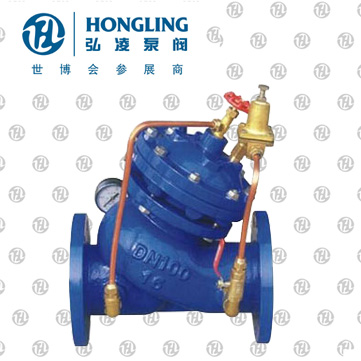

查看產品實物圖

下一個產品：液壓水位控制閥

上一個產品：壓差旁通閥

分享到：

YX741X可調式減壓穩壓閥簡介：

該閥使系統無須另設專門的消防單獨供水管網，大大地節約了建設成本和用水量。閥門控制靈敏度高，安全可靠，調試簡便，使用壽命長。水利控制閥就是水壓控制的閥門，水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。 YX741X隔膜可調式減壓穩壓閥前要安裝過濾器，并應便于排污的要求。水利控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。但在工程中應用水力控制閥時，還存在一定誤區，如閥的適用條件，閥的設計選用要求，安裝要點等，為此，本文擬以 CECS 標準《水力控制閥應用設計規程》為基礎，結合本人的體會來闡述上述諸方面的問題。

YX741X可調式減壓穩壓閥結構特點：

YX741X可調式減壓穩壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋?zhàn)饔脕?lái)穩定出口壓力。本產品利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。

YX741X可調式減壓穩壓閥工作原理：

當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。

YX741X可調式減壓穩壓閥工作特點：

1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。

2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。

3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

YX741X可調式減壓穩壓閥功能與用途：

本閥門一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。

本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。

YX741X可調式減壓穩壓閥主要技術參數：

公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	調壓范圍(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	0.09-0.8	水	0-80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

YX741X可調式減壓穩壓閥主要零件材料：

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金/2Cr13
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
缸套活塞(活塞型)	2Cr13
膜片(膜片型)	夾織物丁腈橡膠
調節閥球閥	銅合金
過濾器	不銹鋼

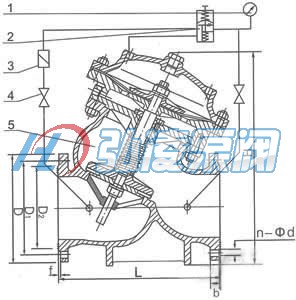

YX741X可調式減壓穩壓閥結構尺寸圖：

YX741X可調式減壓穩壓閥部件列表：

1、壓力表2、導閥3、過濾器4、流量調節閥5、主閥

YX741X可調式減壓穩壓閥連接尺寸：

DN	L	H	D（mm）			D1（mm）			b（mm）			D2（mm）			n-Φd
DN	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
40	240	270	150	150	150	110	110	110	18	18	18	88	88	84	4-17.5	4-17.5	4-18
50	240	270	165	165	165	125	125	125	20	20	20	102	102	99	4-17.5	4-17.5	4-18
65	270	340	185	185	185	145	145	145	20	20	22	122	122	118	4-17.5	4-17.5	8-18
80	300	400	200	200	200	160	160	160	22	22	24	133	133	132	8-17.5	8-17.5	8-18
100	350	440	220	220	235	180	180	190	24	24	24	158	158	156	8-17.5	8-17.5	8-22
125	400	460	250	250	270	210	210	220	26	26	26	184	184	184	8-17.5	8-17.5	8-26
150	480	500	285	285	300	240	240	250	26	26	28	212	212	211	8-22	8-22	8-26
200	500	640	340	340	360	295	295	310	28	30	30	268	268	274	8-22	12-22	12-26
250	605	690	395	405	425	350	355	370	28	32	32	320	320	330	12-22	12-26	12-30
300	700	820	445	460	485	400	410	430	28	32	34	370	370	389	12-22	12-26	16-30
350	800	950	505	520	555	460	470	490	30	36	38	430	430	448	16-22	16-26	16-33
400	900	1400	565	580	620	515	525	550	32	38	40	482	482	503	16-26	16-30	16-36
450	1000	1580	615	640	670	565	585	600	32	40	42	532	550	548	20-26	20-30	20-36
500	1100	1600	670	715	730	620	650	660	34	42	44	585	585	609	20-26	20-33	20-36
600	1300	1815	780	840	845	725	770	770	36	48	46	685	685	720	20-30	20-36	20-39
700	1400	2040	895	910	960	840	840	875	40	54	50	800	800	820	24-30	24-36	24-42
800	1500	2350	1015	1025	1085	950	950	990	44	58	54	905	905	925	24-33	24-39	24-48
900	1700	2606	1115	1125	1185	1050	1050	1090	46	62	58	1005	1005	1028	28-33	28-39	28-48
1000	1900	2765	1230	1255	1320	1160	1170	1210	50	66	62	1110	1110	1140	28-36	28-42	28-56
1200	2050	2950	1455	1485	1530	1380	1390	1420	56	52	70	1330	1328	1350	32-39	32-48	32-55
1400	2200	3180	1675	1685	1755	1590	1590	1640	62	58	76	1530	1530	1560	36-42	36-48	36-60
1600	2400	3400	1915	1930	1955	1820	1820	1860	68	64	84	1750	1750	1780	40-48	40-55

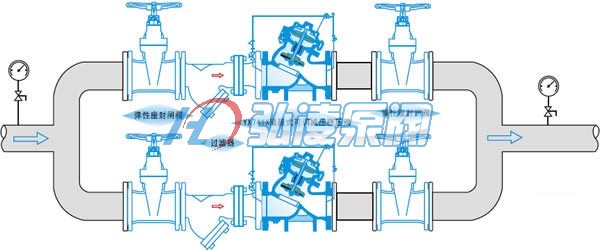

YX741X可調式減壓穩壓閥安裝示意圖：

設計要點

（ 1 ）工程式中應用的水力控制閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。

（ 2 ）根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主要要求等，確定閥門的閥體和密封部位的材質。常用的閥體材料有鑄鐵、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥體材料應與管道材料相匹配。

（ 3 ）閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。

（ 4 ）工程中水力控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。

（ 5 ）管路采用法蘭連接時，應采用法蘭連接的水力控制閥；管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。

（ 6 ）水利控制閥應設置在介質單向流動的管路上。

（ 7 ）水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。

（ 8 ）接水力控制閥管段不應有氣堵、氣阻現象。在管網*高位置等存氣段應設置自動排氣閥。

（ 9 ）閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。

（ 10 ）閥門安裝前應做強度和嚴密性試驗。

（ 11 ）閥門的強度和嚴密性試驗應符合以下規定。

A、閥門的強度試驗壓力為公稱壓力的1.5倍；

B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍；

C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏；
