氣動套筒調節閥
產品型號：ZJHM型
發布時間：2009-5-20

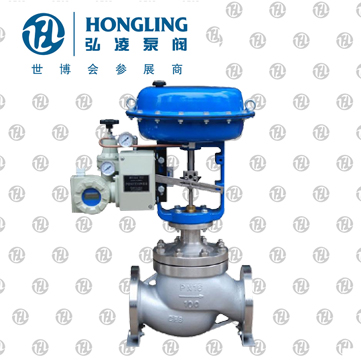

ZJHM精小型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。
下一個產品：衛生型氣動不銹鋼調節閥
上一個產品：自力式壓力調節閥
相關產品:
精小型氣動套筒調節閥概述：
ZJHM精小型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。 本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。
精小型氣動套筒調節閥產品特點：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。
精小型氣動套筒調節閥主要技術參數和性能指標
1、ZJHM精小型氣動套筒調節閥的調節機構主要技術參數
| 閥座直徑mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
| 公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
|
額定流量 系數kv |
直線 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 公稱壓力MPa | 0.6 1.6 4.0 6.4 | |||||||||||
| 行 程mm | 16 | 25 | 40 | 60 | ||||||||
| 流量特性 | 直線、等百分比 | |||||||||||
| 介質溫度℃ | -20～200（常溫型）、-40～+250、-40～250（中溫型） | |||||||||||
| 法蘭尺寸 | 法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 | |||||||||||
| 法蘭型式 | 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 | |||||||||||
|
閥體 材質 |
PN （MPa） |
0.6,1.6 | HT200 | |||||||||
| 4.0,6.0 | （ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | |||||||||||
| 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti | |||||||||||
| 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型） | |||||||||||
| 可調比 | 50:1 | |||||||||||
注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。
2、ZJHM精小型氣動套筒調節閥的執行機構主要技術參數
| 型 號 | ZHA（B）-22 | ZHA（B）-23 | ZHA（B）-34 | ZHA（B）-45 |
| 有效面積cm 2 | 350 | 350 | 560 | 900 |
| 行 程mm | 16 | 25 | 40 | 60 |
| 彈簧范圍KPa | 20～100（標準）；40～200；80～240；20～60；60～100 | |||
3、ZJHM精小型氣動套筒調節閥的性能指標
| 項目 | 指標值 | 項目 | 指標值 | ||||
| 基本誤差％ | 不帶定位器 | ±5.0 |
始 終 點 偏 差 ％ |
氣關 | 不帶定位器 | 始點 | ±5.0 |
| 終點 | ±2.5 | ||||||
| 帶定位器 | ±1.0 | 帶定位器 | 始點 | ±1.0 | |||
| 終點 | ±1.0 | ||||||
| 回差％ | 不帶定位器 | 3.0 | 氣開 | 不帶定位器 | 始點 | ±2.5 | |
| 終點 | ±5.0 | ||||||
| 帶定位器 | 1.0 | 帶定位器 | 始點 | ±1.0 | |||
| 終點 | ±1.0 | ||||||
| 死區％ | 不帶定位器 | 3.0 | |||||
| 帶定位器 | 0.4 | 允許泄漏量L/h |
1×10-3×閥額定 容量 |
||||
| 額定行程偏差％ | ±2.5 | ||||||
4、ZJHM精小型氣動套筒調節閥的允許壓差
|
開 關 方 式 |
執行 機構 型號 |
彈簧 范圍 KPa |
氣源 壓力 KPa |
需 要 附 件 |
公稱通徑（閥座直徑）mm | |||||||
| 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||
|
氣 關 |
ZHA-22 |
20～100 20～100 40～200 |
0.14 0.25 0.40 |
- P P或R |
3.00 6.4 6.4 |
|||||||
| ZHA-23 |
20～100 20～100 40～200 |
0.14 0.25 0.40 |
- P P或R |
2.25 6.4 6.4 |
1.95 6.4 6.4 |
|||||||
| ZHA-34 |
20～100 20～100 40～200 |
0.14 0.25 0.40 |
- P P或R |
2.36 6.4 6.4 |
2.04 6.4 6.4 |
1.67 6.4 6.4 |
||||||
| ZHA-45 |
20～100 20～100 40～200 |
0.14 0.25 0.40 |
- P P或R |
1.41 6.4 6.4 |
1.14 6.4 6.4 |
|||||||
|
氣 開 |
ZHA-22 |
20～100 40～200 80～240 |
0.14 0.25 0.40 |
- P或R P |
1.5 4.5 6.4 |
|||||||
| ZHA-23 |
20～100 40～200 80～240 |
0.14 0.25 0.40 |
- P或R P |
1.13 3.38 6.40 |
0.98 2.93 6.4 |
|||||||
| ZHA-34 |
20～100 40～200 80～240 |
0.14 0.25 0.40 |
- P或R P |
1.18 3.54 6.4 |
1.02 3.06 6.4 |
0.84 2.51 5.85 |
||||||
| ZHA-45 |
20～100 40～200 80～240 |
0.14 0.25 0.40 |
- P或R P |
0.71 2.12 4.94 |
0.57 1.71 4.00 |
|||||||
注：1、P－閥門定位器；R－壓力繼動器。 2、允許壓差為閥關閉P 2 =0狀態，△P的*大值。 3、*大壓差超過1.0MPa,閥塞、套筒表面堆焊硬質合金。精小型氣動套筒調節閥可配附件定位器、手輪機構、空氣過濾減壓器等。
精小型氣動套筒調節閥外形尺寸:
| DN | L | H | H1 | 重量（Kg） | A | |||||||
| PN6 | PN40 | PN64 | 普通 | 高溫 | PN6 | PN16 | PN40 | PN64 |
PN6 PN16 |
PN40 PN64 |
||
| 25 | 184 | 197 | 210 | 410 | 560 | 50 | 57 | 57 | 70 | 20 | 24 | 285 |
| 40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 75 | 85 | 26 | 35 | 285 |
| 50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 82 | 90 | 30 | 40 | 285 |
| 65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 92 | 100 | 47 | 66 | 360 |
| 80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 100 | 107 | 55 | 78 | 360 |
| 100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | 360 |
| 150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
| 200 | 600 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | 470 |
| 250 | 730 | 730 | 100% | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 |
| 300 | 850 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | 580 |
精小型氣動套筒調節閥主要零件材料
| 零件名稱 | 材料 | 溫度范圍 | 備注 |
| 閥體上閥蓋 | HT200 | -20～200℃ | |
| ZG230-450 | -40～450℃ | ||
| ZG1Cr18Ni9Ti | -250～550℃ | ||
| ZG0Cr18Ni12Mo2Ti | -40～600℃ | ||
| 閥芯、閥座 | 1Cr18Ni9 | -250～550℃ | |
| 0Cr18Ni12Mo2Ti | -250～550℃ | ||
| 填 料 | 聚四氟乙烯 | -40～200℃ | |
| 膜 片 | 丁晴橡膠夾增強滌淪織物 | ||
| 壓縮彈簧 | 60Si2Mn | ||
| 膜 蓋 | A 3 |
