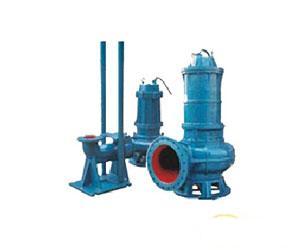

潛水排污泵能將污水中長纖維、袋、帶、草、布條等物質撕裂、切斷，然后順利排放，特別適合于輸送含有堅硬固體、纖維物的液體以及特別臟、粘、滑的液體。

概述定義

　　1.結構緊湊、占地面積小。排污泵由于潛入液下工作,因此可直接安裝于污水池內,無需建造專門的泵房用來安裝泵及機,可以節省大量的土地及基建費用。

　　2.安裝維修方便。小型的排污泵可以自由安裝,大型的排污泵一般都配有自動藕合裝置可以進行自動安裝,安裝及維修相當方便。

　　3.連續運轉時間長。排污泵由于泵和電機同軸,軸短,轉動部件重量輕,因此軸承上承受的載荷(徑向)相對較小,壽命比一般泵要長得多。

   4.不存在汽蝕破壞及灌引水等問題。特別是后一點給操作人員帶來了很大的方便。

     5.振動噪聲小,電機溫升低,對環境無污染。

　　正是由于上述優點,排污泵已越來越受到人們的重視,使用的范圍也越來越廣,由原來的單純地用來輸送清水到現在的可以輸送各種生活污水、工業廢水、建筑工地排水、液狀飼料等等。在市政工程、工業、醫院、建筑、飯店、水利建設等各行各業中起著十分重要的作用。

缺點

　　但是任何事物都是一分為二的,對于排污泵來說最關鍵的問題是可靠性問題,因為排污泵的使用場合是在液下;輸送的介質是一些含有固體物料的混合液體;泵與電機靠得很近;泵為立式布置,轉動部件重量與葉輪承受水壓力同向。這些問題都使得排污泵在密封、電機承載能力、軸承布置及選用等方面的要求比一般的污水泵要高。

　　為了提高排污泵的壽命,現在國內外大部分廠家都在泵的保護系統上想辦法,即在泵發生泄漏、過載、超溫等故障時能進行自動報警,并自動停機備修。可是我們認為,在排污泵中設置保護系統很有必要的,它能有效地保護電泵的安全運行。但這并不是問題的關鍵,保護系統只不過是在泵發生故障后的一種補救辦法,是一種比較被動的辦法。問題的關鍵應該是從根本著手,徹底解決泵在密封、過載等方面的問題,這才是一種較為主動的辦法。為此我們把副葉輪流體動力密封技術及泵的無過載設計技術應用于潛水排污泵中來,較大提高了泵密封可靠性和承載能力,延長了泵的使用壽命。

一、副葉輪流體動力密封技術的應用

　　所謂的副葉輪流體動力密封是指在泵的葉輪后蓋板背面附近同軸反方向安裝一開式葉輪。當泵工作時,副葉輪隨泵主軸一起旋轉,副葉輪中的液體也會一起旋轉,轉動的液體會產生一個向外的離心力,這個離心力一方面頂住流向機械密封處的液體,降低了機械密封處的壓力。另一方面阻止介質中的固體顆粒進入機械密封的摩擦副中,減少機械密封磨塊的磨損,延長了其使用壽命。副葉輪除了起到密封作用外,還可以起到降低軸向力的作用,在潛污泵中軸向力主要是由液體作用在葉輪上的壓差力和整個轉動部分的重力所組成,這兩個力的作用方向是相同的,合力是由兩個力相加而成。可以看出,在性能參數完全相同的情況下,潛污泵的軸向力比一般臥式泵要大,而平衡難度比立式泵要難。所以在潛污泵中,軸承容易損壞其原因也是與軸向力大有著很大的關系。而如果安裝了副葉輪,液體作用在副葉輪上壓差力的方向是與上述兩力的合力相反的,這樣可以抵消一部分軸向力,也就起到了延長軸承壽命的作用。但是使用副葉輪密封系統也有一個缺點,那就是在副葉輪上要消耗一部分能量,一般在3%左右,但是只要設計合理,完全可以把這部分損失降低到最低限度。

二、泵的無過載設計技術的應用

　　在一般的離心泵中,功率總是隨著流量的增加而增加的,也就是說,功率曲線是一根隨流量增加而上升的曲線,這對泵的使用會帶來一個問題:當泵在設計工況點運行時,一般來說,泵的功率小于電機額定功率,這臺泵的使用是安全的;但是當泵揚程降低時,流量就會增加(從泵的性能曲線可以看出),功率也隨之增加。當流量超過設計工況點流量并到達一定值時,泵的輸入功率可能會超過電機額定功率而造成電機過載而燒毀。電機過載運行時要么保護系統動作使泵停止轉動;要么保護系統失靈使電機燒毀。泵的揚程低于設計工況點揚程使用的情況,在實際中也是經常會遇到的,一種情況是在泵選型時,泵的揚程選得過高,而實際使用時泵是降低揚程使用的;另一種情況是,在使用中泵的工況點不太好確定,換句話說泵的流量需要經常進行調節;還有一種情況是泵需要經常改變地點使用。這三種情況者陌可能使泵過載而影響泵的使用可靠性。可以這么說,對于沒有全揚程特性的泵(包括排污泵),其使用范圍會受到很大程度上的限制。所謂的全揚程特性(也稱無過載特征)是指功率曲線隨流量增加而上升的速度非常緩慢,更理想的是當流量增加到某一定值時,功率不但不會再上升,反而會有所下降,也就是說功率曲線是一根有駝峰的曲線,如果這樣的話,我們只要選擇電機額定功率略超過駝峰點的功率值,那么在0流量到最大流量的整個范圍內,你無論在那一個工況點上運行,泵的功率都不會超過電機功率而使泵過載,對于具備這種性能的泵,無論是選型還是使用時,都會非常方便和可靠。另外電機功率也不需配得過大,可以節省可觀的設備費用。

　　建筑物內使用的排水泵有潛水排污泵、液下排水泵、立式污水泵和臥式污水泵等。由于建筑物內一般場地較小，排水量不大，排水泵可優先采用潛水排污泵和液下排水泵，其中液下排污泵一般在重要場所使用；立式污水泵和臥式污水泵要求設置隔震基礎、自灌式吸水、并占用一定的場地，故在建筑中較少使用。

　　排水泵的流量應按生活排水設計秒流量選定：

　　1、當有排水量調節時，可按生活排水最大小時流量選定。消防電梯集水池內排水泵流量不小于10L/s。 排水泵的揚程按提升高度、管道損失計算確定后，再附加一定的自由水頭。自由水頭宜采用0.02～0.03MPa。排水泵吸水管和出水管流速不應小于0.7m/s，并不宜大于2.0m/s。 公共建筑內應以每個生活排水集水池為單元設置一臺備用泵，平時宜交互運行。地下室、設備機房、車庫沖洗地面的排水，如有兩臺及兩臺以上排水泵時可不設備用泵。

　　2、當集水池無法設事故排水管時，水泵應有不間斷的動力供應；

　　3、當能關閉排水進水管時，可不設不間斷動力供應，但應設置報警裝置。

　　4、當提升帶有較大雜質的污、廢水時，不同集水池內的潛水排污泵出水管不應合并排出。

　　5、當提升一般廢水時，可按實際情況考慮不同集水池的潛水排污泵出水管合并排出。兩臺或兩臺以上的水泵共用一條出水管時，應在每臺水泵出水管上裝設閥門和止回閥。單臺水泵排水有可能產生倒灌時，應設止回閥。不允許壓力排水關與建筑內重力排水管合并排出。

　　6、當潛水排污泵提升含有大塊雜物時，潛水排污泵宜帶有粉碎裝置；當提升含較多纖維物污水時，宜采用大通道潛水排污泵。

　　7、當電機功率大于等于7.5kW或出水口管徑大于等于DN100時，可采用水泵固定自耦裝置； 8、當潛水排污電泵電機功率小于7.5kW或出水口管徑小于DN100時，可設軟管移動式安裝。污水集水池采用潛水排污泵排水時，應設水泵固定自耦裝置，方便水泵檢修。排水泵應能自動啟停和現場手動啟停。多臺水泵可并聯交替運行，也可分段投入運行。

　　1.大口徑無堵塞潛水排污泵

　　2.帶刀自動切割布條,雜草的自動攪勻潛水排污泵

　　3.泵體安裝在水邊的自吸式排污泵

　　4.潛水排污泵-泵體可以潛入原料里

　　5.防腐耐磨性能良好的砂漿泵也是排污泵的一種。

　　例如：40QW(WQ)15-30-2.2P

　　40-口徑

　　QW(WQ)-潛水排污泵

　　15-流量(m3/h)

　　30-揚程

　　2.2-配用電機功率

　　P代表不銹鋼

　　①企業單位廢水排放。

　　②城市污水處理廠排放系統。

　　③地鐵、地下室、人防系統排水站。

　　④醫院、賓館、高層建筑污水排放。

　　⑤住宅區的污水排水站。

　　⑥市政工程，建筑工地中稀泥漿的排放。

　　⑦自來水廠的給水裝置。

　　⑧養殖場污水排放及農村農田灌溉。

　　⑨勘探礦山及水處理設備配套。

　　⑩代替肩挑人擔，吸送河泥。

　　使用條件水溫≤60℃，液體PH值為4～10。

　　1. 采用先進技術，排污能力強，無堵塞，能有效地通過直徑φ30～φ80毫米的固體顆粒。]

　　2. 撕裂機構能夠把纖維壯物質撕裂，切斷，然后順利排放，無需在泵上加濾網。

　　3. 設計合理，配套電機功率小，節能效果顯著。

　　4. 采用最新材料的機械密封，可以使泵安全連續運行在8000小時以上。

　　5. 結構緊湊，移動方便，安裝簡單，可減少工程造價，無需建造泵房。

　　6. 能夠在全揚程范圍內使用，而保證電機過載。

　　7. 浮球開關可以根據所需的水位變化，自動控制泵的啟動與停止，不需專人看管。

　　8. 雙導軌自動安裝系統，它給安裝，維修帶來了極大的方便，人可不必為而進出污水坑。

　　9. 配備全自動保護控制制箱對產品的漏電、漏水以及過載等進行了有效保護，提高了產品的安全性與可靠性。

　　1. 工廠、商業嚴重污染廢水的排放。

　　2. 城市污水處理廠排水系統。

　　3. 住宅區的污水排放站。

　　4. 人防系統排水站。

　　5. 醫院、賓館的污水排放。

　　6. 市政工程、建筑工地。

　　7. 勘探、礦山配套附機。

　　8. 農村沼氣池、農田灌溉

潛水排污泵相關產品:

QW潛水排污泵|不銹鋼排污泵|不銹鋼潛水排污泵 型號： WQ（QW）系列潛水式無堵塞排污泵在引進國外先進技術的基礎上，在經我廠科研人員的共同努力下，同時廣泛征求國內水泵專家的意見，并經過多次改良而研制成功的，經測試各項性能指標次達到國外同類產品的先進水平。

WQ型無堵塞潛水排污泵 型號： WQ型無堵塞潛水排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。

WQ/S型帶刀切碎式潛水排污泵 型號： WQ/S型帶刀切碎式潛水排污泵是在國外的先進潛污泵技術的基礎上，根據國家標準進行設計生產的新型排污設備。本系列水泵具有結構簡單、排污力強及高效節能的優點，同時可配備自動控制及自動安裝自耦裝置，使泵的組合更為優良，而泵的運行則更為安全可靠。

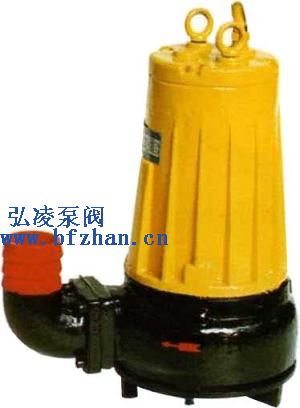

AS/AV型撕裂潛水排污泵 型號： AS型系列潛水排污泵采用國外先進的技術，特別適用于輸送含有堅硬固體、纖維的液體，以及特別臟、粘和滑的液體。所有AS泵均裝有經調整好的撕裂機構能將污水中長纖維、袋、帶、草、布條等撕裂后排出。因此，在污水中工作不會堵塞運行極為可靠。

QWP型不銹鋼防爆潛水排污泵 型號： QWP型不銹鋼防爆潛水排污泵是引進國外高效節能無堵塞排污泵先進經驗，結合本單位技術力量研制而成，各項性能指標均達到國家標準同類產品水平。由于采用獨特的單通道葉輪、動密封采用兩組特殊材料的硬質合金機械密封裝置。電機用油室隔開，具有無堵塞、高效率、節能顯著，是我國泵類更新?lián)Q代的最新產品，深受用戶歡迎和好評。

WQX系列污水污物潛水排污泵 型號： WQX系列污水污物潛水排污泵是我公司技術人員在普通清水潛水電泵的基礎上發展起來的新型給排水機具，主要用于排送生活廢水、污水、人糞尿及含有短纖維紙屑、木屑、淀粉、 泥砂、碎石粒等固件懸浮物和非腐蝕性介質，被抽送液體溫度不超過60℃，密度不大于1200kg/m，PH值5～9。該電泵采用雙端面機械密封和旋流式葉輪，葉輪采用不銹鋼、耐磨損、不堵塞、不纏繞，具有體積小、結構緊湊、攜帶方便等優點。

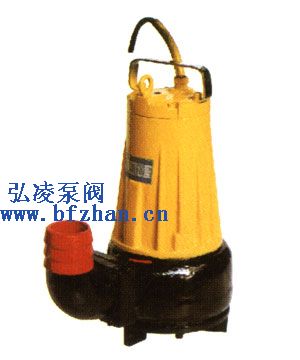

as型潛水排污泵 型號： as型潛水排污泵采用國外先進的技術，特別適用于輸送含有堅硬固體、纖維的液體，以及特別臟、粘和滑的液體。所有as型潛水排污泵均裝有經調整好的撕裂機構能將污水中長纖維、袋、帶、草、布條等撕裂后排出。因此，在污水中工作不會堵塞運行極為可靠。
