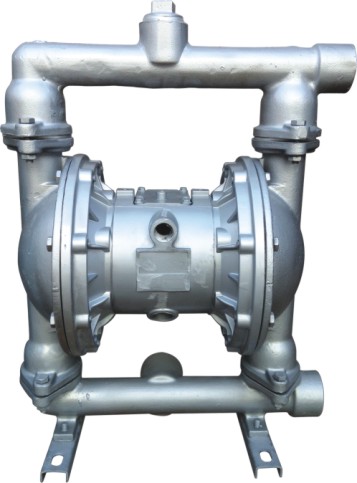

QBY系列型氣動隔膜泵

產品型號：

發布時間：2009-2-19

上一個產品：沒有了

分享到：

QBY系列氣動隔膜泵是一種新型輸送機械，是目前國內最新穎的一種泵類。采用空氣壓縮機壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的 WLLDENPVMPS、美國的MARIOWPUMPS相近.本廠目前已形成系列化生　產，共有八種規格直徑：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm( 1 1/2")、￠50mm(2")、￠65mm( 2 1/2")、￠80mm(3")、￠100mm(4")。三種材質、鋁合金、鑄鐵、不銹鋼。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。該泵自投產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織、油漆、制藥機械系統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，且替代齒輪泵的理想產品，均取的了滿意的效果。

二、氣動隔膜泵性能參數

型號	流量 (m³/h)	揚程 (m)	出口壓力 (kgf/cm²⁾	吸程 (m)	最大允許能過顆粒直徑 (mm)	最大供氣壓力 (kbf/cm²⁾	最大供氣消耗量 (m³/min)	材料
型號	流量 (m³/h)	揚程 (m)	出口壓力 (kgf/cm²⁾	吸程 (m)	最大允許能過顆粒直徑 (mm)	最大供氣壓力 (kbf/cm²⁾	最大供氣消耗量 (m³/min)	鋁合金	不銹鋼	鑄造鐵	增強聚丙烯
QBY-10	0～0.8	0～50	6	5	1	7	0.3	★	★	★	★
QBY-15	0～1	0～50	6	5	1	7	0.3	★	★	★	★
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6	★	★	★	★
QBY-40	0～8	0～50	6	7	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～50	6	7	8	7	0.9	★	★	★	/
QBY-65	0～16	0～50	6	7	8	7	0.9	★	★	★	/
QBY-80	0～24	0～50	6	7	10	7	1.5	★	★	★	/
QBY-100	0～30	0～50	6	7	10	7	1.5	★	★	★	/

注:★－有 ∕－無

三、氣動隔膜泵主要用途

1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。

2、泵吸油漆、樹膠、顏料。

3、粘合劑和膠水、全部種類可用泵吸取。

4、各種瓦、瓷、磚器及陶器釉漿。

5、油井鉆好后，用泵吸沉積物及灌漿。

6、泵吸各種乳劑和填料。．

7、泵吸各種污水。

8、用泵為油輪，駁船清倉吸取倉內污水。

9、啤酒花及發酵粉稀漿、糖漿、糖密。

10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。

11、各種橡膠漿。

12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

13、各種劇毒、易燃、易揮發液體。

14、各種強酸、強堿、強腐蝕液體。

15、各種高溫液體最高可耐150℃。

16、作為各種固液分離設備的前級送壓裝置。

四、氣動隔膜泵技術參數

流量：0-30m3/h；

揚程：0-50m；

口徑：10-100mm；

溫度：-15-+120℃；

壓力：0.1-0.7MPa；

自吸高度：5-7m。

五、氣動隔膜泵結構圖

1 進氣口 2 配氣閥體 3 配氣閥 4 圓球 5 球座 6 隔膜 7 連桿 8 連桿銅套 9 中間支架 10 泵進口 11 排氣口

六、氣動隔膜泵型號意義

七、氣動隔膜泵使用注意事項

1.本泵振動極其輕微，一般情況可不裝底腳螺栓。

2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。

3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。

更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。

八、氣動隔膜泵應用實例

1、油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。

2、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗。或者為了不至于污染正常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。

3、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔腆泵，可以收到很好的效果。

4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。

5、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。

6、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄潰水。

7、污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。

8、液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。

9.此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。

GEEPUMP隔膜材質說明

橡膠
橡膠隔膜以天然橡膠模壓而成，橡膠內加入人造添加劑以提高隔膜的抗化學性和彎曲性能。在壓模橡膠隔膜時，橡膠內安置了一種尼龍編織網以分散應力從而強化隔膜。

氯丁橡膠(Neoprene)……應用于無腐蝕液體的廉價普通膈膜。

丁晴橡膠（Buna-U）……石油/油基液體用廉價膈膜。

三元橡膠(3 Dollars Rubber)……在極低溫條件下有好的彎曲壽命。

氟化橡膠(Viton)……在極高溫條件下有好的彎曲壽命，用以輸送芳香族或氯化烴及酸性液體。

聚四氟乙烯F46 (特氟隆 Teflon)
特氟隆是一種被認為最具化學穩定性的人工合成材料。弘凌泵閥制造的專利特氟隆隔膜帶加強肋來控制隔膜的彎曲形狀從而延長其壽命。利用這種特氟隆隔膜的革新提高了費用效能，同時極大地擴展隔膜泵的應用范圍。特氟隆不是彈性物質，沒有彈性，因此有一個支撐隔膜來提供支撐和延長壽命。
